Технические характеристики
Размер рабочего стола, мм
—
800 x 260
Т-образные пазы
—
3x16x75
Ход по оси X, мм
—
500
Ход по оси Y, мм
—
320
Ход по оси Z, мм
—
450
Расстояние от центра шпинделя до колонны, мм
—
350
Все характеристики

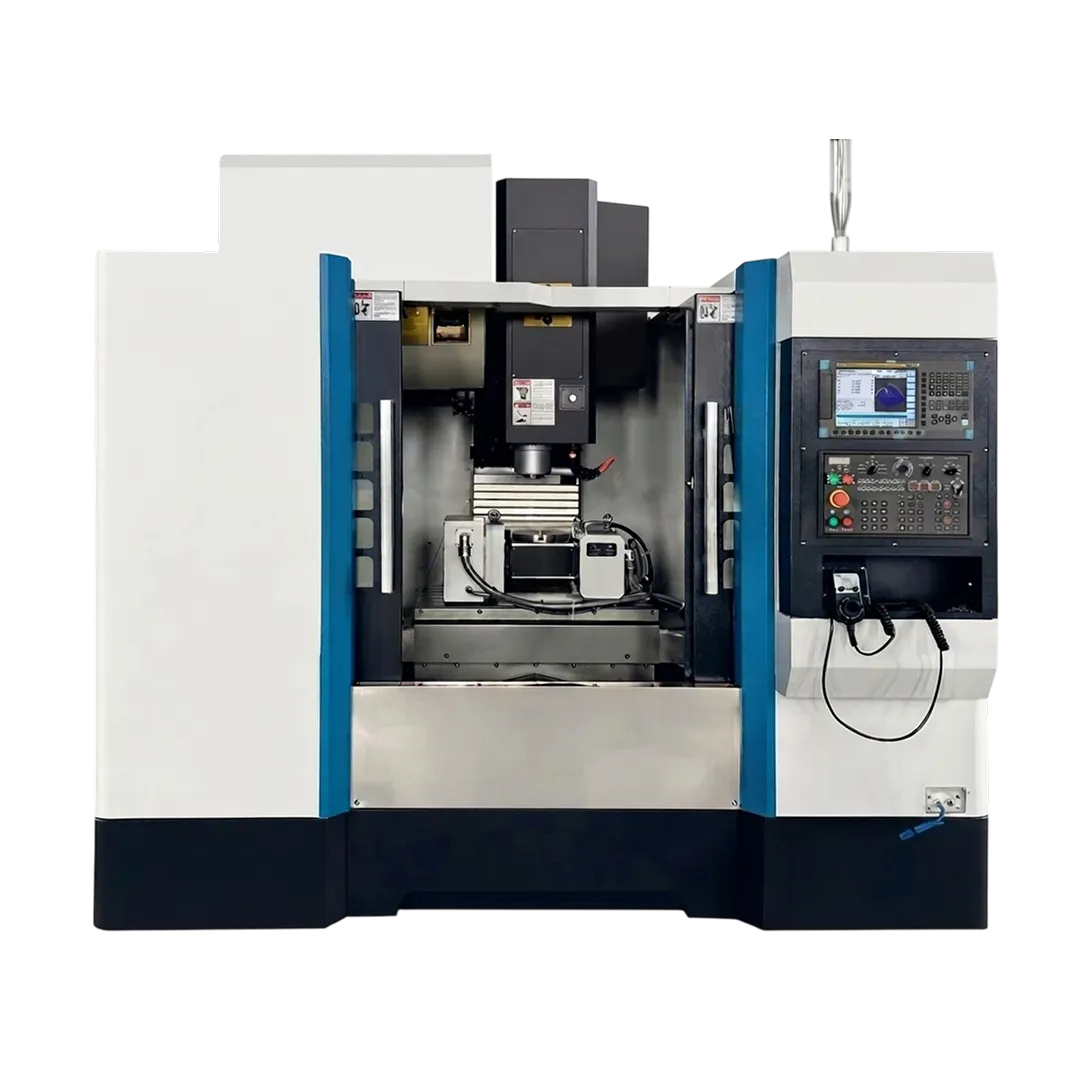

XH7126 — компактный трёхосевой вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для обработки деталей малого и среднего размера. Станок применяется для фрезерования плоскостей и контуров, сверления, растачивания, нарезания резьбы и других операций по призматическим заготовкам. Модель может использоваться на производственных и инструментальных участках, а также в условиях мелкосерийного и серийного выпуска деталей.
Рабочий стол размером 800 × 260 мм рассчитан на нагрузку до 200 кг. Перемещения по осям X/Y/Z составляют 500 / 320 / 450 мм, что определяет рабочую зону станка и позволяет выполнять обработку корпусных деталей, кронштейнов, фланцев, плит, технологической оснастки и других изделий, соответствующих допустимым габаритам и массе.
Вертикальный шпиндель с конусом BT40 развивает частоту вращения до 8 000 об/мин. Мощность главного двигателя — 3,7 кВт. Станок использует линейные направляющие X25 / Y25 / Z30; ускоренные перемещения по осям X/Y/Z составляют 24 / 24 / 20 м/мин, а рабочая подача доступна в диапазоне 1–10 000 мм/мин. Расстояние от торца шпинделя до стола регулируется в пределах 80–500 мм, расстояние от оси шпинделя до колонны составляет 350 мм.
Для программируемой обработки и сокращения времени на смену режущего инструмента предусмотрен карусельный инструментальный магазин на 8 позиций. Допускается инструмент диаметром до Ø90 мм и массой до 8 кг. Точность позиционирования составляет ±0,0075 мм, повторяемость — ±0,005 мм, что позволяет применять XH7126 для обработки деталей, где требуется стабильное воспроизведение заданных координат.
XH7126 будет рациональным выбором, когда необходим вертикальный обрабатывающий центр с ЧПУ с компактными габаритами 1 900 × 1 700 × 2 100 мм, рабочей зоной 500 × 320 × 450 мм и автоматической сменой инструмента. Масса станка составляет 2 600 кг. Конкретные систему ЧПУ, состав комплектации, исполнение шпинделя, электрические характеристики, стоимость и сроки поставки следует уточнять для выбранной поставки.
Рабочий стол размером 800 × 260 мм рассчитан на нагрузку до 200 кг. Перемещения по осям X/Y/Z составляют 500 / 320 / 450 мм, что определяет рабочую зону станка и позволяет выполнять обработку корпусных деталей, кронштейнов, фланцев, плит, технологической оснастки и других изделий, соответствующих допустимым габаритам и массе.
Вертикальный шпиндель с конусом BT40 развивает частоту вращения до 8 000 об/мин. Мощность главного двигателя — 3,7 кВт. Станок использует линейные направляющие X25 / Y25 / Z30; ускоренные перемещения по осям X/Y/Z составляют 24 / 24 / 20 м/мин, а рабочая подача доступна в диапазоне 1–10 000 мм/мин. Расстояние от торца шпинделя до стола регулируется в пределах 80–500 мм, расстояние от оси шпинделя до колонны составляет 350 мм.
Для программируемой обработки и сокращения времени на смену режущего инструмента предусмотрен карусельный инструментальный магазин на 8 позиций. Допускается инструмент диаметром до Ø90 мм и массой до 8 кг. Точность позиционирования составляет ±0,0075 мм, повторяемость — ±0,005 мм, что позволяет применять XH7126 для обработки деталей, где требуется стабильное воспроизведение заданных координат.
XH7126 будет рациональным выбором, когда необходим вертикальный обрабатывающий центр с ЧПУ с компактными габаритами 1 900 × 1 700 × 2 100 мм, рабочей зоной 500 × 320 × 450 мм и автоматической сменой инструмента. Масса станка составляет 2 600 кг. Конкретные систему ЧПУ, состав комплектации, исполнение шпинделя, электрические характеристики, стоимость и сроки поставки следует уточнять для выбранной поставки.
Размер рабочего стола, мм
800 x 260
Т-образные пазы
3x16x75
Ход по оси X, мм
500
Ход по оси Y, мм
320
Ход по оси Z, мм
450
Расстояние от центра шпинделя до колонны, мм
350
Конус шпинделя
BT40
Скорость вращения шпинделя, об./мин
8000
Расстояние от шпинделя до стола, мм
80-500
Мощность главного двигателя, кВт
3.7
Быстрое перемещение по оси X/Y/Z, м/мин
24/24/20
Подача, мм/мин
1-10000
Точность позиционирования, мм
0.0075
Точность повторного позиционирования, мм
0.005
Система ЧПУ
GSK980MDi
Система управления станка
ЧПУ
Тип магазина
Рычажный тип с автоматической сменой инструмента
Количество инструментов в магазине, шт
8
Максимальный вес инструмента, кг
8
Максимальная нагрузка на стол, кг
200
Максимальный размер инструмента
90
Масса станка, кг
2600
Габариты станка, мм
1900 x 1700 x 2100
Охлаждение шкафа
Кондиционер
Базовая комплектация
Подача СОЖ через канал, Выносной пульт управления по осям, Телескопическая защита по направляющим, Освещение рабочей зоны, Автоматическая система смазки направляющих, Система смыва стружки СОЖ, Пистолет подачи сжатого воздуха, Пистолет СОЖ, Блокировка дверей, Комплект установочных опор, Набор инструмента для обслуживания
