Технические характеристики
Глубина зева, мм
—
410
Высота, мм
—
2664
Длина, мм
—
2520
Макс. длина гибки, мм
—
2500
Макс. усилие, т
—
65
Расстояние между колоннами, мм
—
2100
Все характеристики

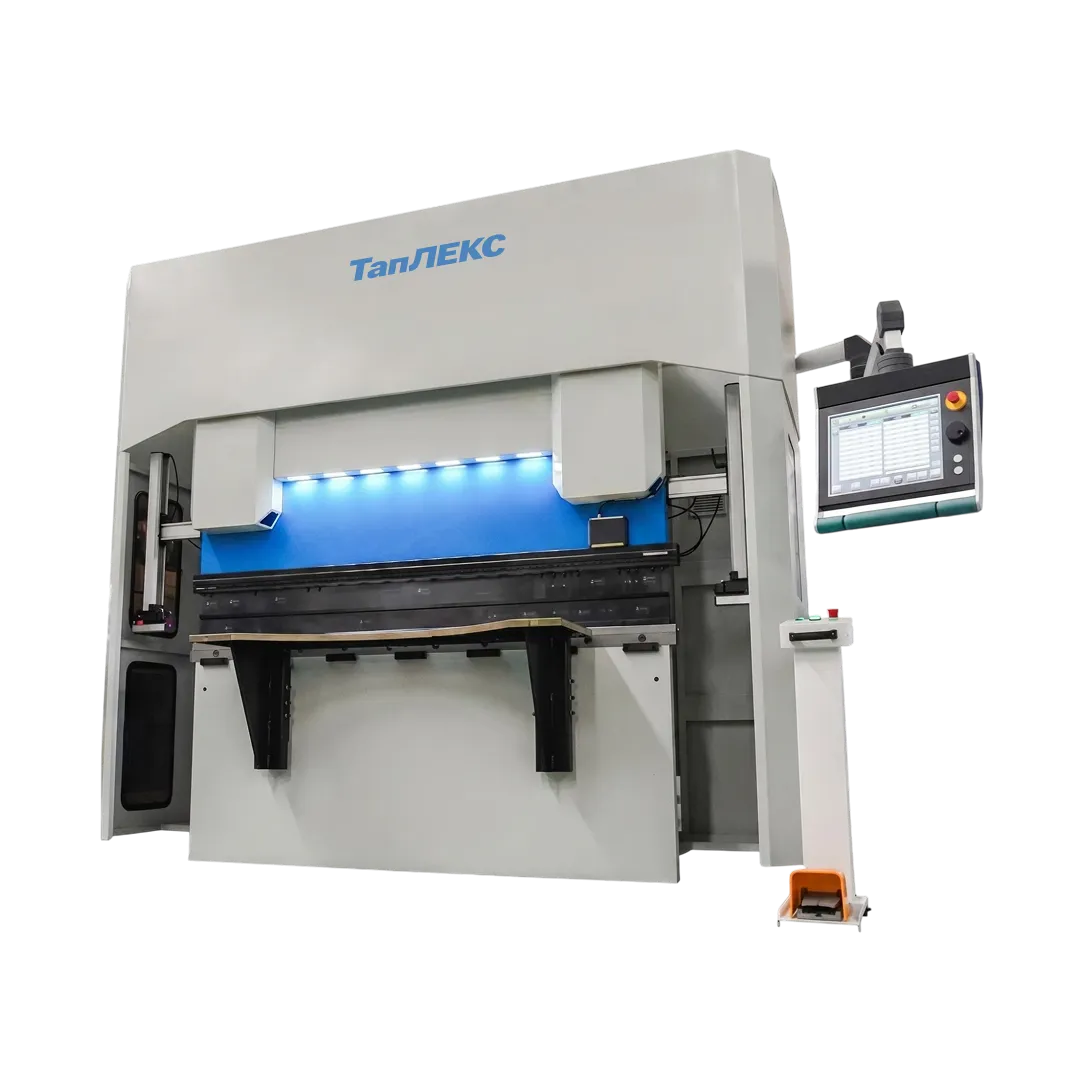

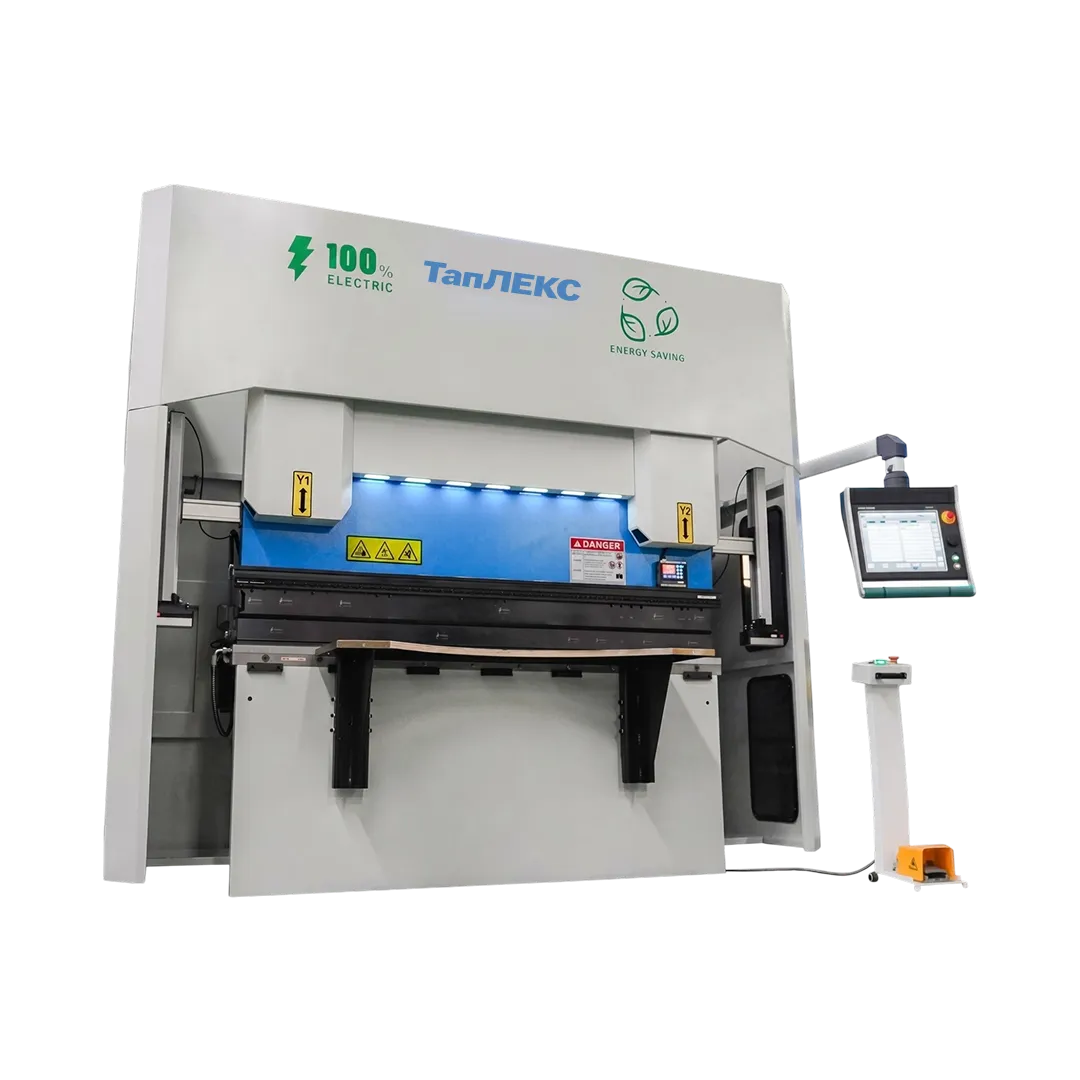

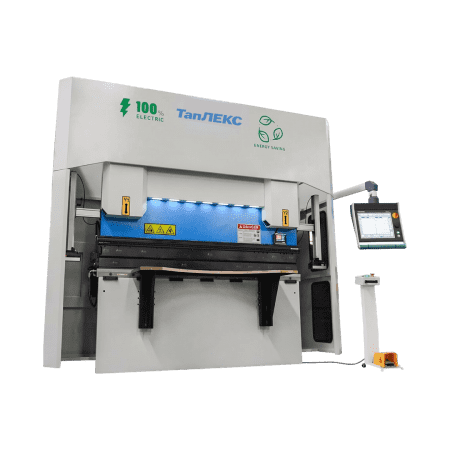

Сервоэлектрический листогибочный пресс TapLex 6525 ECO
Назначение:
Сервоэлектрический листогибочный пресс усилием 65 тонны и рабочей длиной 2500 мм - современное энергоэффективное решение для высокоточной гибки листового металла. Сочетает точность сервопривода, надёжность конструкции и интеллектуальное ЧПУ‑управление. Идеально подходит для серийного производства деталей сложной геометрии.
Ключевые преимущества
Энергоэффективность: снижение энергопотребления на 40–50 % по сравнению с гидравлическими аналогами.
Высокая точность: позиционирование ±0,01 мм, угол гиба ±0,1°.
Экологичность: отсутствие гидравлического масла, низкий уровень шума (72 дБ).
Скорость работы: цикл гибки на 25 % быстрее за счёт высоких скоростей подвода/возврата.
Интеграция Industry 4.0: поддержка IoT, удалённого мониторинга и прогнозного обслуживания.
Надёжность: минимум подвижных частей, длительный срок службы сервомоторов (до 20 000 ч).
Система управления
Управление осями 4+1 в электрогидравлическом листогибочном прессе (65 т, 2500 мм)
Система управления осями 4+1 обеспечивает высокую точность гибки и гибкость при работе с заготовками сложной геометрии.
Конфигурация включает четыре управляемые оси и одну дополнительную (компенсационную) ось.
Состав осей
Y1 — левая сторона ползуна (верхней балки);
Y2 — правая сторона ползуна (верхней балки);
X — горизонтальное перемещение заднего упора (вперёд‑назад);
R — вертикальное перемещение пальцев заднего упора (вверх‑вниз);
Z1/Z2 — поперечное перемещение заднего упора;
+V — ось компенсации прогиба (бомбирования) нижней балки.
Применение:
широкий спектр отраслей — машиностроение, судостроение, аэрокосмическая отрасль, производство медицинской и лабораторной мебели,
электротехнического оборудования и др.
Типовые изделия:
кузовные детали;
воздуховоды и вентиляция;
лестницы, двери, лифтовые кабины, напольные покрытия;
электрошкафы и корпуса;
кожухи, короба;
бытовые и декоративные изделия.

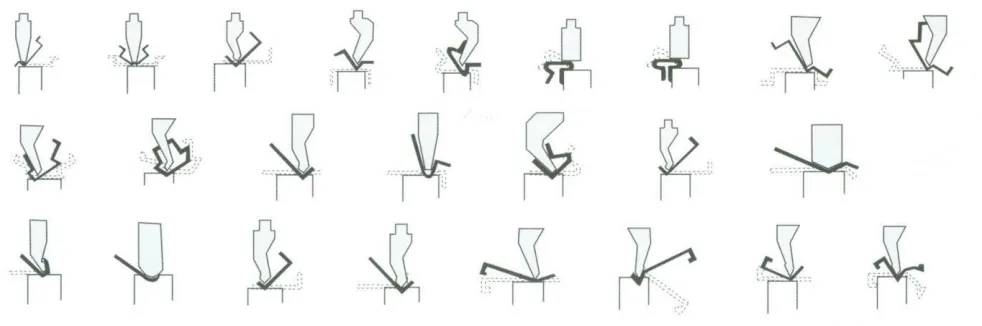

Схема получения необходимого профиля
Назначение:
Сервоэлектрический листогибочный пресс усилием 65 тонны и рабочей длиной 2500 мм - современное энергоэффективное решение для высокоточной гибки листового металла. Сочетает точность сервопривода, надёжность конструкции и интеллектуальное ЧПУ‑управление. Идеально подходит для серийного производства деталей сложной геометрии.
Ключевые преимущества
Энергоэффективность: снижение энергопотребления на 40–50 % по сравнению с гидравлическими аналогами.
Высокая точность: позиционирование ±0,01 мм, угол гиба ±0,1°.
Экологичность: отсутствие гидравлического масла, низкий уровень шума (72 дБ).
Скорость работы: цикл гибки на 25 % быстрее за счёт высоких скоростей подвода/возврата.
Интеграция Industry 4.0: поддержка IoT, удалённого мониторинга и прогнозного обслуживания.
Надёжность: минимум подвижных частей, длительный срок службы сервомоторов (до 20 000 ч).
Система управления
Управление осями 4+1 в электрогидравлическом листогибочном прессе (65 т, 2500 мм)
Система управления осями 4+1 обеспечивает высокую точность гибки и гибкость при работе с заготовками сложной геометрии.
Конфигурация включает четыре управляемые оси и одну дополнительную (компенсационную) ось.
Состав осей
Y1 — левая сторона ползуна (верхней балки);
Y2 — правая сторона ползуна (верхней балки);
X — горизонтальное перемещение заднего упора (вперёд‑назад);
R — вертикальное перемещение пальцев заднего упора (вверх‑вниз);
Z1/Z2 — поперечное перемещение заднего упора;
+V — ось компенсации прогиба (бомбирования) нижней балки.
Применение:
широкий спектр отраслей — машиностроение, судостроение, аэрокосмическая отрасль, производство медицинской и лабораторной мебели,
электротехнического оборудования и др.
Типовые изделия:
кузовные детали;
воздуховоды и вентиляция;
лестницы, двери, лифтовые кабины, напольные покрытия;
электрошкафы и корпуса;
кожухи, короба;
бытовые и декоративные изделия.
Схема получения необходимого профиля
| Основные узлы и компоненты | Производитель |
| Электронные компоненты | Schneider(Франция) |
| Главный двигатель | WEICHI (Китай) 15 кВт |
|
Линейный энкодер |
GIVI |
|
ШВП / Линейные направляющие |
GONGYI |
| Ножной переключатель | Kacon(Южная Корея) |
|
Синхронный ремень |
FULO |
| Соединитель труб | EMB (Германия) |
| Система управления | ESA (Италия), Delem (Нидерланды), Cybelec (Китай) |
| Защита | Европейский стандарт задней и боковой защиты |
| Зажимная оснастка | Стандартные механические зажимы |
| Пуансон иматрица | Сегментный пуансони мульти-V-образная матрица |
Глубина зева, мм
410
Высота, мм
2664
Длина, мм
2520
Макс. длина гибки, мм
2500
Макс. усилие, т
65
Расстояние между колоннами, мм
2100
Скорость возврата балки, мм/с
160
Скорость опускания балки, мм/с
165
Ход по оси X, мм
500
Ширина, мм
1700
Мощность главного двигателя
2 * 15 кВт
Рабочая скорость
50 мм \ сек
Система управления
ESA 830
Страна производства
Китай
