Технические характеристики
Максимальная нагрузка
—
1800
Система управления
—
СypTUBE (FSCUT 3000S)
Обрабатываемые материалы
—
листовой металл, труба, профиль, уголок, балка
Тип лазера
—
иттербиевый оптоволоконный лазер
Сменный стол
—
без
Лазерный источник
—
Raycus (СЕ)
Все характеристики

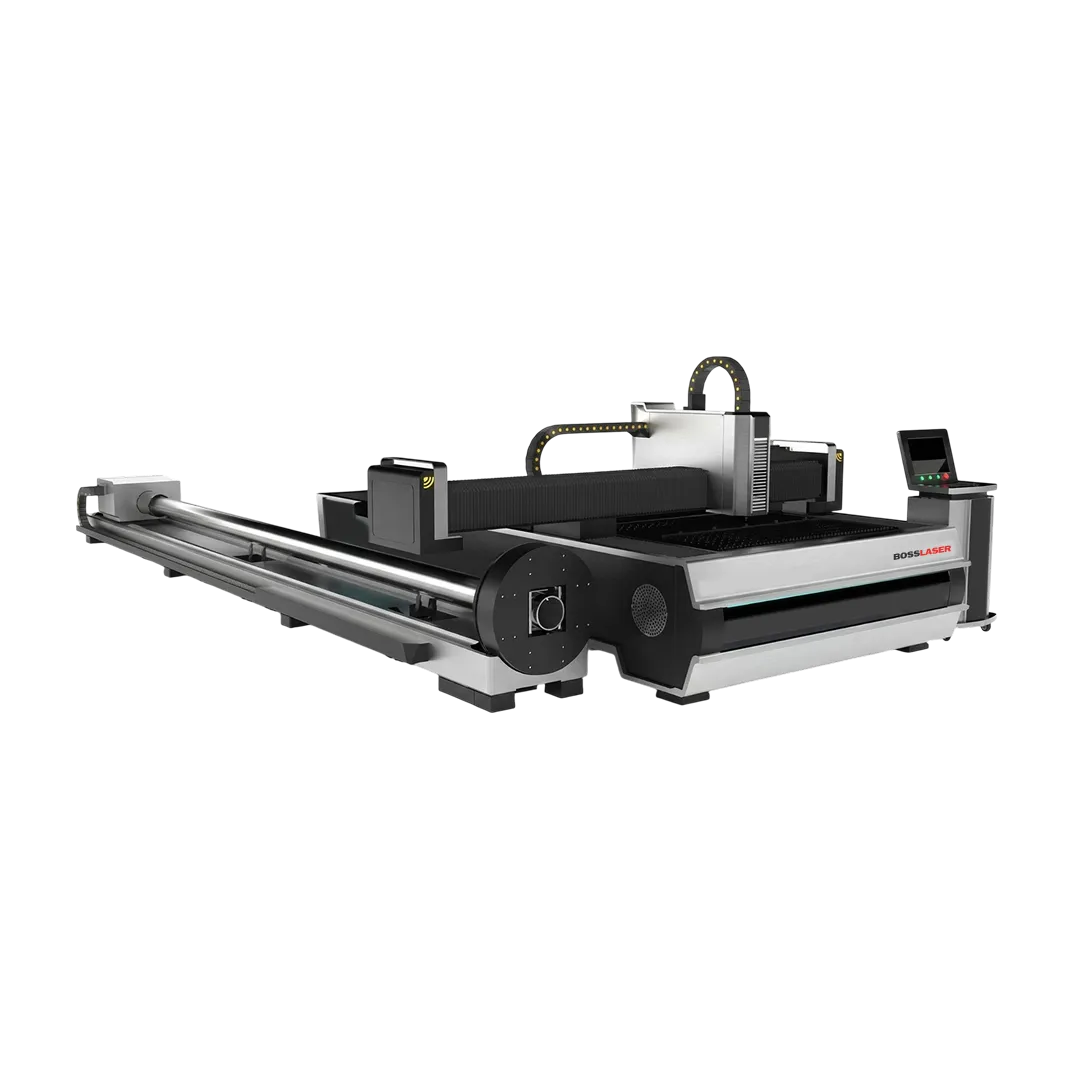

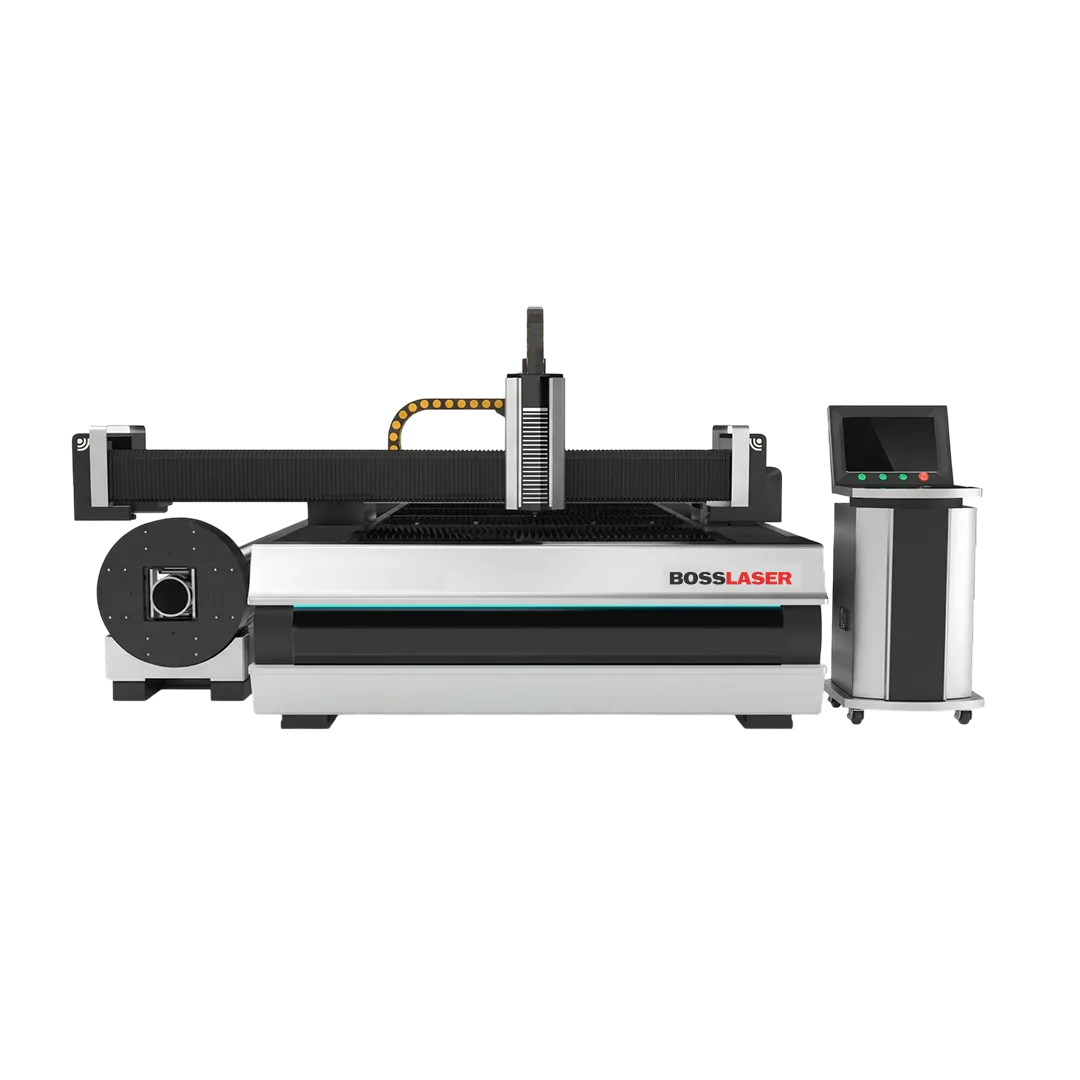

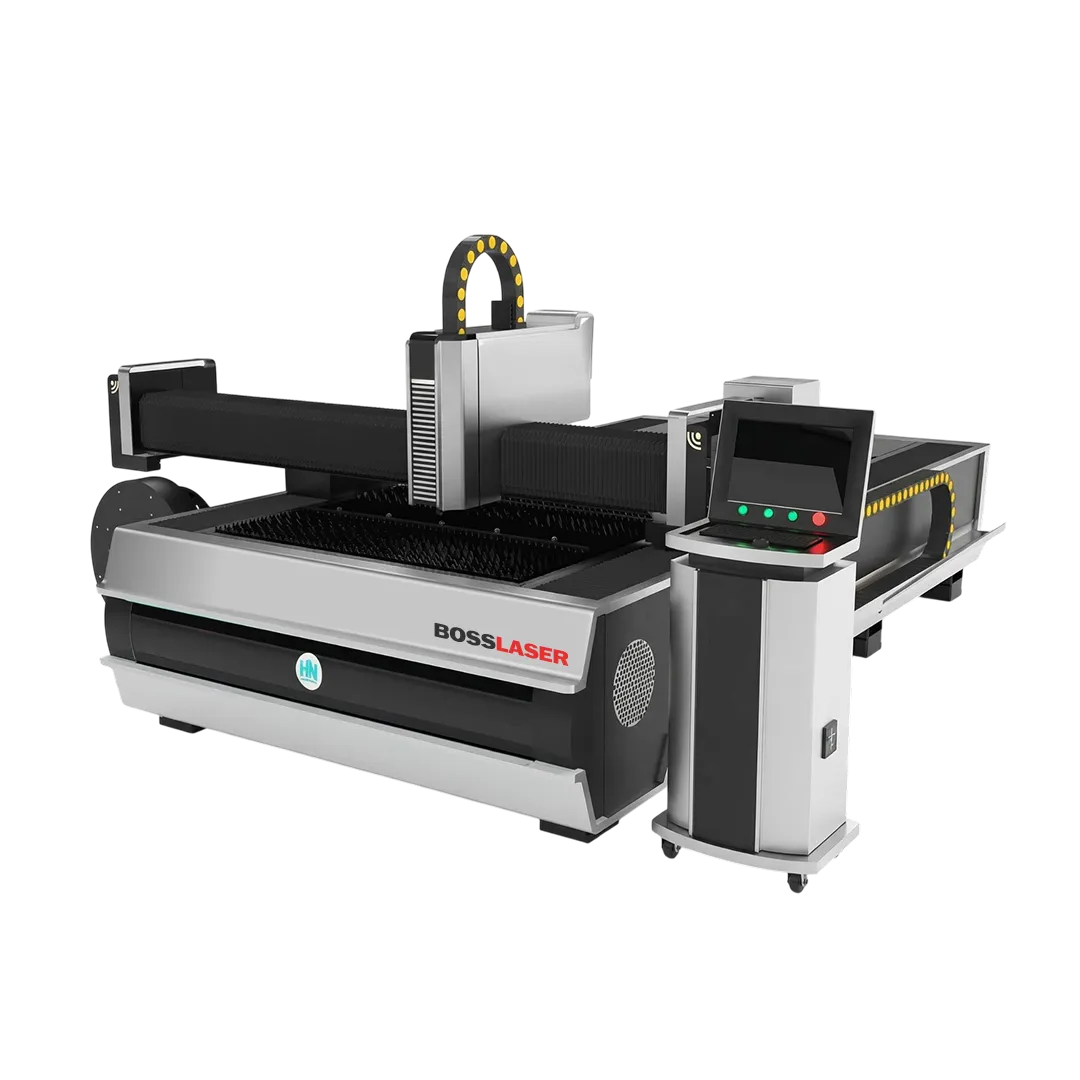

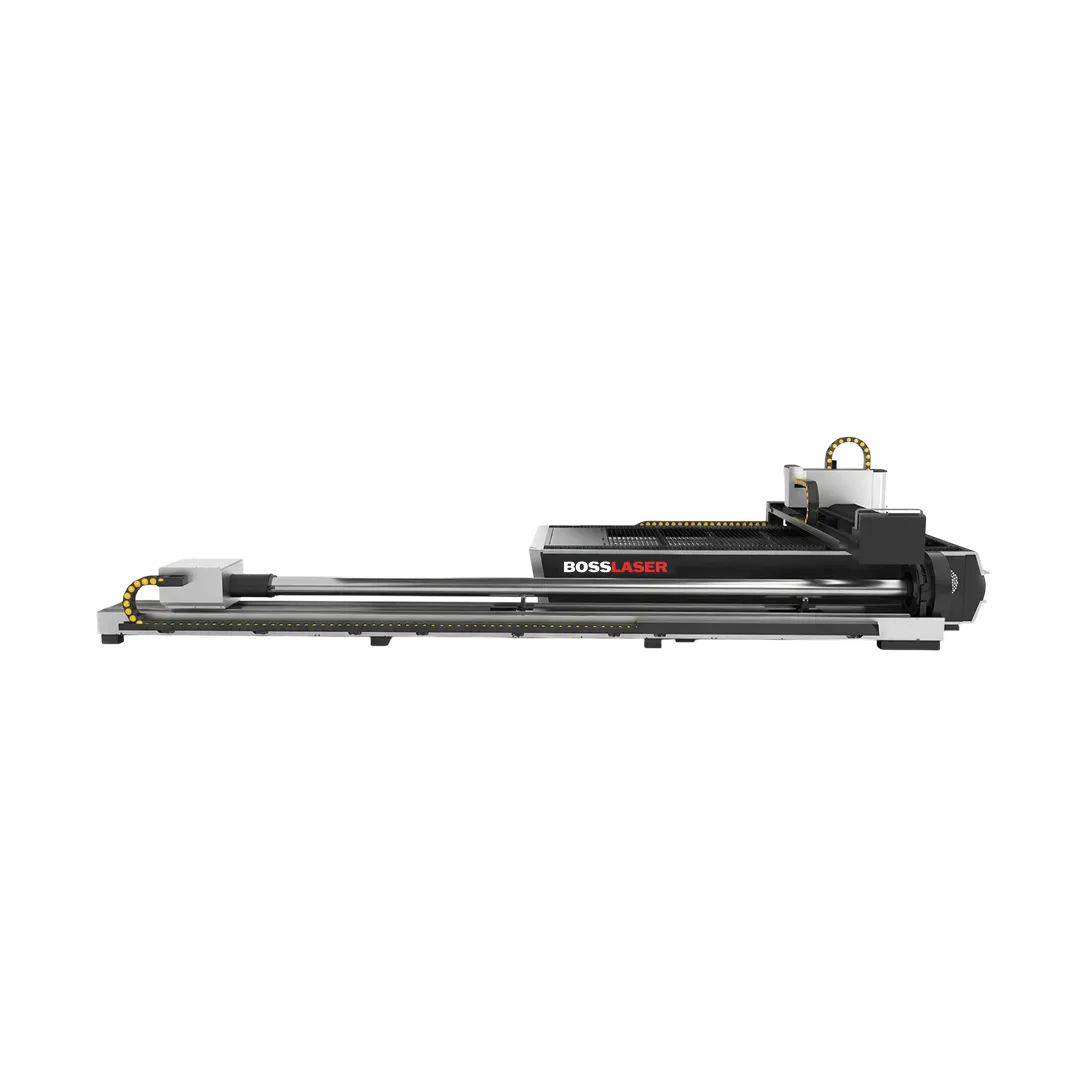

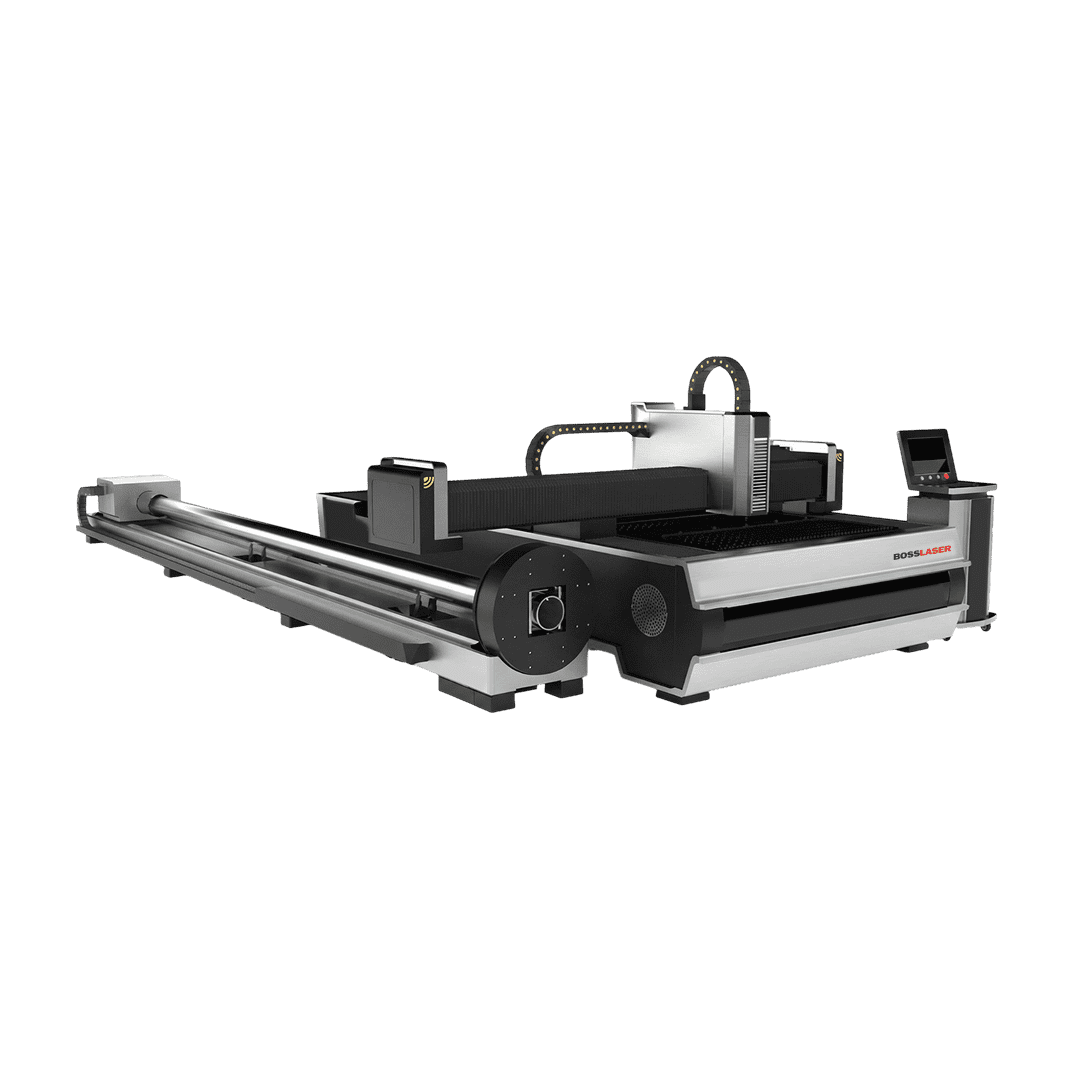

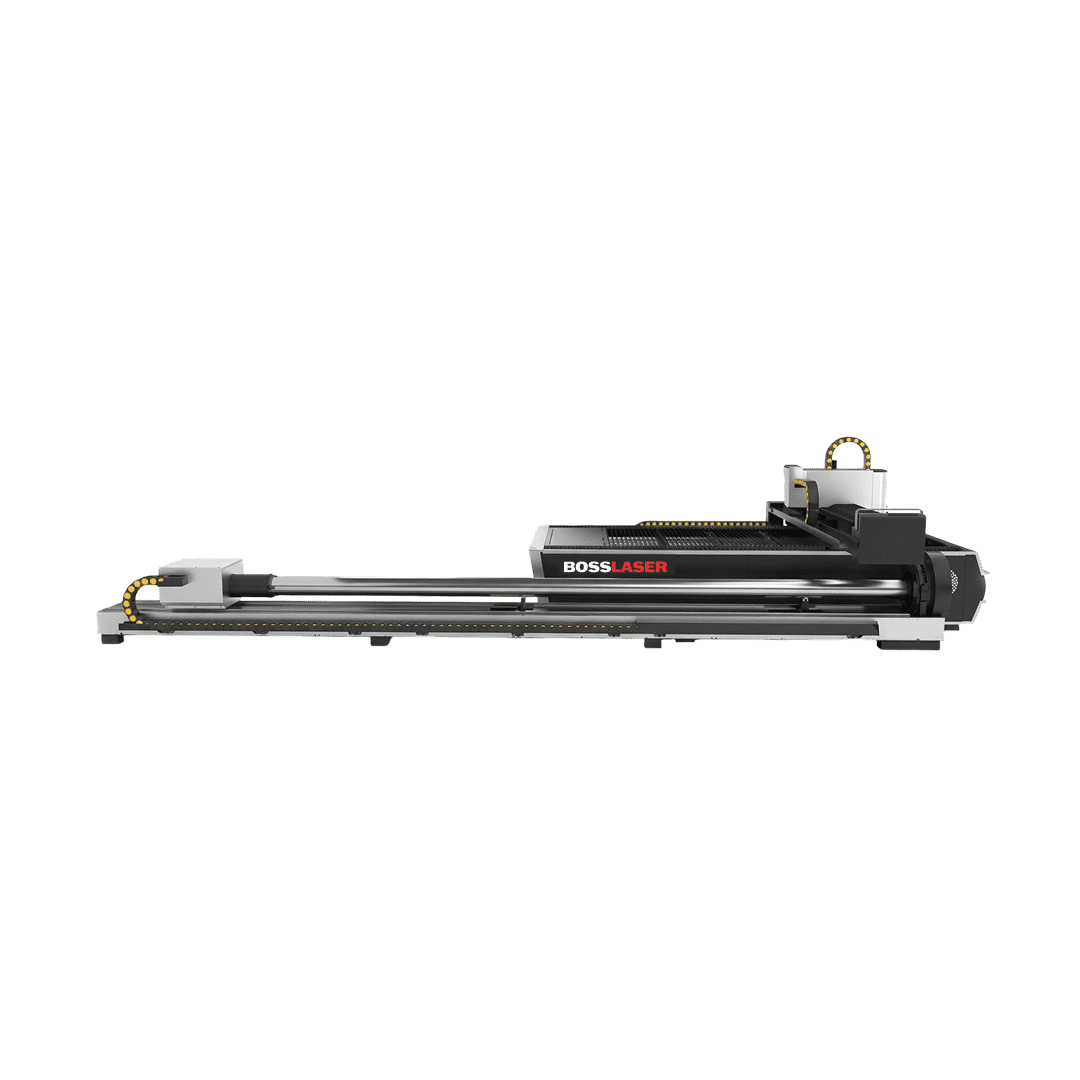

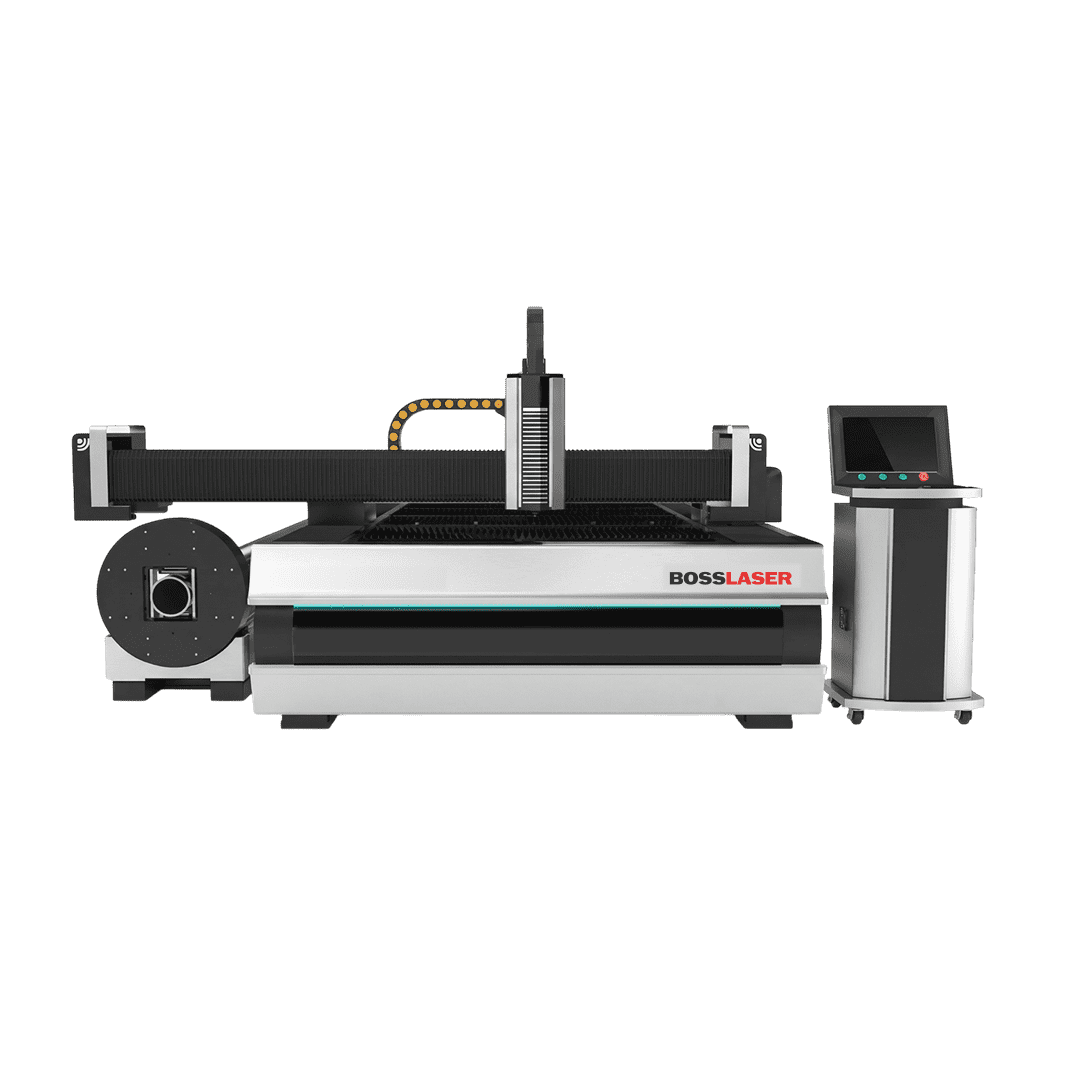

Оптоволоконный лазерный станок с модулем для резки трубы BOSS LASER 6015 NG TUBE
Промышленный станок с рабочим полем 6000×1500 мм для высокоточной резки металла в условиях серийного и массового производства.
Данная модель оснащена модулем для резки трубы диаметром от 16 до 220мм (опционально до 350мм).
Высокопроизводительное оборудование для точной резки металлических листов и трубы различного диаметра и сечения. Сочетает в себе безопасность, непрерывность работы и высокую эффективность.
Ключевые особенности
Тяжёлая станина (от 5000 кг): из толстостенного стального профиля гасит вибрации, обеспечивает стабильность.
Модуль трубореза — расширяет функционал станка, снижает затраты и повышает эффективность.
Промышленный кузов: цельносварная конструкция с рёбрами жёсткости, встроенная вентиляция и дымоудаление.
Жёсткий портал: из высокопрочного сплава, с усиленными направляющими и подшипниками.
Лазерная головка: с автоматической фокусировкой, датчиком контроля расстояния до заготовки и защитой от столкновений.
Система охлаждения: высокопроизводительный чиллер с двойным контуром и резервным контуром.
Подача газов: 2 канала (кислород, азот), автоматическая смена газа в зависимости от материала.
Зонированная вытяжная система в станине с пневмозаслонками — инновационное решение для эффективного удаления дыма, газов и металлической пыли.
Стойка управления отдельно от станины;
Система перемещения на базе сервоприводов DELTA / BOCU S9 / Yaskawa;
Лазерные головы BLT 3/4/6 серии ориентированы на 2D, 3D и коническую резку;
Скорость холостых перемещений до X/Y 150м/мин;
Точность позиционирования X/Y – 0.02mm; повторного позиционирования 0,03мм;
Ресурс работы лазерного источника составляет более 100 000 часов;
Комплектующие лучших мировых производителей: Shimpo (Япония); PEK (Германия); Leitesen (Германия); Raycus СЕ (Китай); SMC (Япония), S&A и др.
Время непрерывной работы – 24 / 7 ;
Позволяет осуществлять раскрой листового металла толщиной до 30мм;
Оптоволоконный лазерный комплекс BOSS LASER 6015 NG TUBE представляет собой многофункциональное устройство, применяемое на предприятиях разных отраслей промышленности, включая автомобилестроение, авиацию и кораблестроение. Оно также востребовано в оборонной сфере, при создании ж/д вагонов и транспортных контейнеров, а также в производстве металлических конструкций для жилых, коммерческих и административных объектов. Кроме того, оборудование подходит для выпуска мебельных изделий и утвари из металла.
Точный лазер без труда обрабатывает резкие углы и замысловатые формы. Благодаря удобству монтажа и эксплуатации, комплекс подходит не только для крупных предприятий, но и для производств среднего масштаба.
Промышленный станок с рабочим полем 6000×1500 мм для высокоточной резки металла в условиях серийного и массового производства.
Данная модель оснащена модулем для резки трубы диаметром от 16 до 220мм (опционально до 350мм).
Высокопроизводительное оборудование для точной резки металлических листов и трубы различного диаметра и сечения. Сочетает в себе безопасность, непрерывность работы и высокую эффективность.
Ключевые особенности
Тяжёлая станина (от 5000 кг): из толстостенного стального профиля гасит вибрации, обеспечивает стабильность.
Модуль трубореза — расширяет функционал станка, снижает затраты и повышает эффективность.
Промышленный кузов: цельносварная конструкция с рёбрами жёсткости, встроенная вентиляция и дымоудаление.
Жёсткий портал: из высокопрочного сплава, с усиленными направляющими и подшипниками.
Лазерная головка: с автоматической фокусировкой, датчиком контроля расстояния до заготовки и защитой от столкновений.
Система охлаждения: высокопроизводительный чиллер с двойным контуром и резервным контуром.
Подача газов: 2 канала (кислород, азот), автоматическая смена газа в зависимости от материала.
Зонированная вытяжная система в станине с пневмозаслонками — инновационное решение для эффективного удаления дыма, газов и металлической пыли.
Стойка управления отдельно от станины;
Система перемещения на базе сервоприводов DELTA / BOCU S9 / Yaskawa;
Лазерные головы BLT 3/4/6 серии ориентированы на 2D, 3D и коническую резку;
Скорость холостых перемещений до X/Y 150м/мин;
Точность позиционирования X/Y – 0.02mm; повторного позиционирования 0,03мм;
Ресурс работы лазерного источника составляет более 100 000 часов;
Комплектующие лучших мировых производителей: Shimpo (Япония); PEK (Германия); Leitesen (Германия); Raycus СЕ (Китай); SMC (Япония), S&A и др.
Время непрерывной работы – 24 / 7 ;
Позволяет осуществлять раскрой листового металла толщиной до 30мм;
Оптоволоконный лазерный комплекс BOSS LASER 6015 NG TUBE представляет собой многофункциональное устройство, применяемое на предприятиях разных отраслей промышленности, включая автомобилестроение, авиацию и кораблестроение. Оно также востребовано в оборонной сфере, при создании ж/д вагонов и транспортных контейнеров, а также в производстве металлических конструкций для жилых, коммерческих и административных объектов. Кроме того, оборудование подходит для выпуска мебельных изделий и утвари из металла.
Точный лазер без труда обрабатывает резкие углы и замысловатые формы. Благодаря удобству монтажа и эксплуатации, комплекс подходит не только для крупных предприятий, но и для производств среднего масштаба.
Максимальная нагрузка
1800
Система управления
СypTUBE (FSCUT 3000S)
Обрабатываемые материалы
листовой металл, труба, профиль, уголок, балка
Тип лазера
иттербиевый оптоволоконный лазер
Сменный стол
без
Лазерный источник
Raycus (СЕ)
Мощность лазера, W
3 000 — 12 000 Вт
Длина волны лазера
1070 - 1080нм
Срок работы лазера
100 000 часов
Вид охлаждения
промышленный чиллер
Передача по осям X, Y
1550мм, 6050мм (ход)
Передача по оси Z
ШВП
Двигатель по осям X, Y, Z
Серводвигатели до 2900 Вт
Датчик высоты
автоматический
Поддерживаемые форматы файлов
CAD, CorelDRAW, plt, AI, dxf
Смазка
централизованная система смазки
Максимальная скорость, м/мин
200 м/мин
Максимальная скорость резки, м/мин
35 м/мин
Минимальная ширина резки
0,1 мм
Точность повторного позиционирования, мм
± 0,02 мм
Точность позиционирования
±0,03 мм
Напряжение
220/380 В
Частота тока
50 Гц
Гарантия на станок
2 года
Максимальная длина заготовки, мм
до 6 000мм (опционально 9 000-12 000мм)
Параметры обработки трубы
16-220мм
Страна производства
Китай
Максимальное ускорение
1.5 G
Вес станка примерный
5200
